| Y型料漿閥 |
| 產品型號：GFYP4 |
|
|
產品結構特點：
1、閥門應整齊地存放在通用風干燥斬庫房內，嚴禁堆置或露天存放，閥門通徑兩端須用盲板堵塞。
2、安裝前須仔細核對閥門上的標志及合格證是否符合使用要求，并將閥門清洗干凈，清除在運輸、存放過程中造成的損害。
3、本閥門可安裝于任何工作位置，但須注意檢修和操作方便。
4、安裝時應采用標準力矩板手將連接法蘭的螺柱對稱交錯擰緊，并應避免扭曲或過緊。
5、使用過程中應經常保持清潔，閥桿螺紋、帶有推力軸承部分必須定期潤滑。
6、電動裝置的維護和保養請按“閥門電動裝置說明書”要求進行。 |

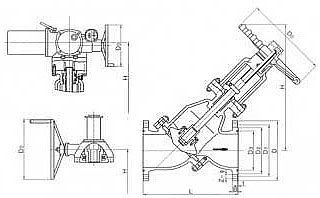

主要外形尺寸：
|
規格
|
驅動方式
|
L
|
D
|
D1
|
D2
|
D3
|
B
|
Z-φ
|
f
|
D1
|
H
|
驅動裝置*
|
|
DN(mm)
|
NPS(in)
|
|
50
|
2
|
手動
|
372(361)*
|
165
|
127
|
108
|
82.55
|
22.5
|
8-20
|
8
|
350
|
426
|
-
|
|
80
|
3
|
390
|
210
|
168.5
|
146
|
123.82
|
29
|
8-22
|
8
|
400
|
615
|
-
|
|
100
|
4
|
468(461)*
|
255
|
200
|
175
|
149.22
|
32
|
8-22
|
8
|
500
|
730
|
-
|
|
125
|
5
|
546
|
280
|
235
|
210
|
180.98
|
35
|
8-22
|
8
|
500
|
810
|
-
|
|
150
|
6
|
齒動
|
619
|
320
|
270
|
241
|
211.12
|
37
|
12-22
|
8
|
460
|
1320
|
BA-1
|
|
200
|
8
|
743(736)*
|
380
|
330
|
302
|
269.88
|
41.5
|
12-26
|
8
|
460
|
1450
|
BA-1
|
|
250
|
10
|
848(841)*
|
445
|
387.5
|
356
|
323.85
|
48
|
16-30
|
8
|
500
|
1430
|
BA-2
|
|
150
|
6
|
電動
|
619
|
320
|
270
|
241
|
211.12
|
37
|
12-22
|
8
|
550
|
1200
|
SMC-1
|
|
200
|
8
|
743(736)*
|
380
|
330
|
302
|
269.88
|
41.5
|
12-26
|
8
|
305
|
1380
|
SMC-1
|
|
250
|
10
|
848(841)*
|
445
|
387.5
|
356
|
323.85
|
48
|
16-30
|
8
|
457
|
1280
|
SMC-2
|
|
規格
|
驅動方式
|
L
|
D
|
D1
|
D2
|
D3
|
B
|
Z-φ
|
f
|
D1
|
H
|
驅動裝置*
|
|
DN(mm)
|
NPS(in)
|
|
50
|
2
|
手動
|
378
|
165
|
127
|
108
|
82.55
|
25.5
|
8-20
|
8
|
350
|
465
|
-
|
|
80
|
3
|
470
|
210
|
168.5
|
146
|
123.82
|
32
|
8-22
|
8
|
400
|
520
|
-
|
|
100
|
4
|
546
|
275
|
216
|
175
|
149.22
|
38.5
|
8-26
|
8
|
450
|
650
|
-
|
|
125
|
5
|
610
|
330
|
267
|
210
|
180.98
|
44.5
|
8-30
|
8
|
500
|
720
|
-
|
|
150
|
6
|
634(641)*
|
355
|
292
|
241
|
211.12
|
48
|
12-30
|
8
|
500
|
1018
|
BA-2
|
|
200
|
8
|
齒動
|
771
|
420
|
349
|
302
|
269.88
|
55.5
|
12-33
|
8
|
500
|
1140
|
BA-2
|
|
250
|
10
|
882.5(641)*
|
510
|
432
|
356
|
323.85
|
63.5
|
16-36
|
8
|
600
|
1150
|
BA-3
|
|
150
|
6
|
電動
|
634(641)*
|
355
|
292
|
241
|
211.12
|
48
|
12-30
|
8
|
305
|
1140 |
SMC-0
|
|
200
|
8
|
771
|
420
|
349
|
302
|
269.88
|
55.5
|
12-33
|
8
|
400
|
1200
|
SMC-1
|
|
250
|
10
|
88.5(865)*
|
510
|
432
|
356
|
323.85
|
63.5
|
16-36
|
8
|
457
|
1280
|
SMC-2
|
|
|
|
|
